display MAZDA MODEL CX-3 2015  Instruktionsbog (in Danish)

Kabineudstyr (billede B)
1SRS-airbags............................................................................................................ side 2-38
2Active Driving Display.......................................................................................... side 4-32
3Airconditionsystem.................................................................................................. side 5-2
4Kontakt til elbagrudeside....................................................................................... side 4-69
5Audiosystem........................................................................................................... side 5-14
6DVD/CD-spiller..................................................................................................... side 5-14
7Tilbehørsstik.........................................................................................................side 5-146
8Ekstern inputterminal............................................................................................. side 5-64
9Kommandokontakt................................................................................................. side 5-40
0Kontakt til valg af kørsel........................................................................................ side 4-89
AGearstang/gearvælger................................................................................... side 4-40, 4-43
BSikringsblok (venstre side)..................................................................................... side 6-54
Billedindeks
Indvendigt overblik (model med venstrestyring)
1-4Udstyret og dets nøjagtige placeringer varierer fra model til model

Kabineudstyr (billede B)
1SRS-airbags............................................................................................................ side 2-38
2Audiosystem........................................................................................................... side 5-14
3Airconditionsystem.................................................................................................. side 5-2
4Kontakt til elbagrudeside....................................................................................... side 4-69
5Active Driving Display.......................................................................................... side 4-32
6DVD/CD-spiller..................................................................................................... side 5-14
7Tilbehørsstik.........................................................................................................side 5-146
8Ekstern inputterminal............................................................................................. side 5-64
9Kommandokontakt................................................................................................. side 5-40
0Kontakt til valg af kørsel........................................................................................ side 4-89
AGearstang/gearvælger................................................................................... side 4-40, 4-43
BSikringsblok (venstre side)..................................................................................... side 6-54
Billedindeks
Indvendigt overblik (model med højrestyring)
1-8Udstyret og dets nøjagtige placeringer varierer fra model til model

4Under kørsel
Oplysninger angående sikker kørsel og standsning.
Start/stop af motoren........................ 4-4
Tændingskontakt.......................... 4-4
Start af motoren............................ 4-5
Slukning af motoren................... 4-11
i-stop
*......................................... 4-12
Instrumentpanel og display............ 4-22
Måleinstrumenter........................4-22
Active Driving Display
*............. 4-32
Advarselslamper og
indikatorer...................................4-34
Gearkasse......................................... 4-40
Betjening af manuel
gearkasse.....................................4-40
Betjening af automatgear............4-43
Kontakter og kontrolknapper........ 4-55
Lyskontrol................................... 4-55
Tågeforlygter
*.............................4-61
Tågebaglygter
*........................... 4-62
Blinklys og signal for
vognbaneskift............................. 4-64
Forrudeviskere og -vasker.......... 4-65
Bagrudevisker og -vasker
*......... 4-68
Forlygtevasker
*.......................... 4-69
Elbagrude....................................4-69
Horn............................................ 4-70
Havariblink................................. 4-71
Bremse.............................................. 4-72
Bremsesystem............................. 4-72
Signalsystem ved nødstop.......... 4-74
Hill Launch Assist (HLA)
*.........4-75
ABS/TCS/DSC................................. 4-76
Blokeringsfri bremser (ABS)..... 4-76
Traction Control System
(vejgrebssystem)......................... 4-77
Dynamic Stability Control
(dynamisk stabilitetskontrol)...... 4-79
i-ELOOP.......................................... 4-80
i-ELOOP
*................................... 4-80
Brændstoføkonomiovervågning..... 4-83
Brændstoføkonomiovervågning
..................................................4-83
Drive Selection................................. 4-88
Drive Selection
*..........................4-88
4WD.................................................. 4-90
Kørsel med firehjulstræk
(4WD)
*....................................... 4-90
Servostyring..................................... 4-91
Servostyring................................4-91
*Visse modeller.4-1

tOrange advarselslampe for i-stop/grøn indikatorlampe for i-stop
i-stop-systemet bidrager til sikker og komfortabel brug af bilen gennem konstant
overvågning af førerens handlinger, bilens indendørs- og udendørsmiljø, og bilens
driftsstatus, og anvender den orange advarselslampe for i-stop og den grønne indikator for
i-stop til at give føreren besked om forskellige forholdsregler og advarsler.
BEMÆRK
På bil, der er udstyret med centerdisplay, vises driftsstatus af i-stop i
kontrolstatusdisplayet for brændstof.
Se afsnittet "Kontrolstatusdisplay" på side 4-84.
Orange advarselslampe for i-stop
Når lyset er tændt
•Denne lampe tændes, når tændingen slås til, og slukker, når motoren startes.
•Lampen tændes, når der trykkes på OFF-knappen for i-stop-systemet, og systemet er
slukket.
•Lampen tændes, hvis følgende handlinger udføres, mens motortomgang er stoppet. I
sådanne tilfælde startes motoren af sikkerhedshensyn ikke automatisk igen. Start motoren
på normal vis.
•Motorhjelmen åbnes.
•(Europæisk model)
Førerens sikkerhedssele er ikke spændt, og førerdøren er åben.
•(Undtagen europæisk model)
•(Manuelt gear)
Med gearstangen i en position, der ikke er frigear skal førerens sikkerhedssele løsnes,
og førerdøren åbnes.
•(Automatgear)
Med gearvælgeren i D eller M (ikke i andet faste gear) skal førerens sikkerhedssele
løsnes, og førerdøren åbnes.
Under kørsel
Start/stop af motoren
4-17

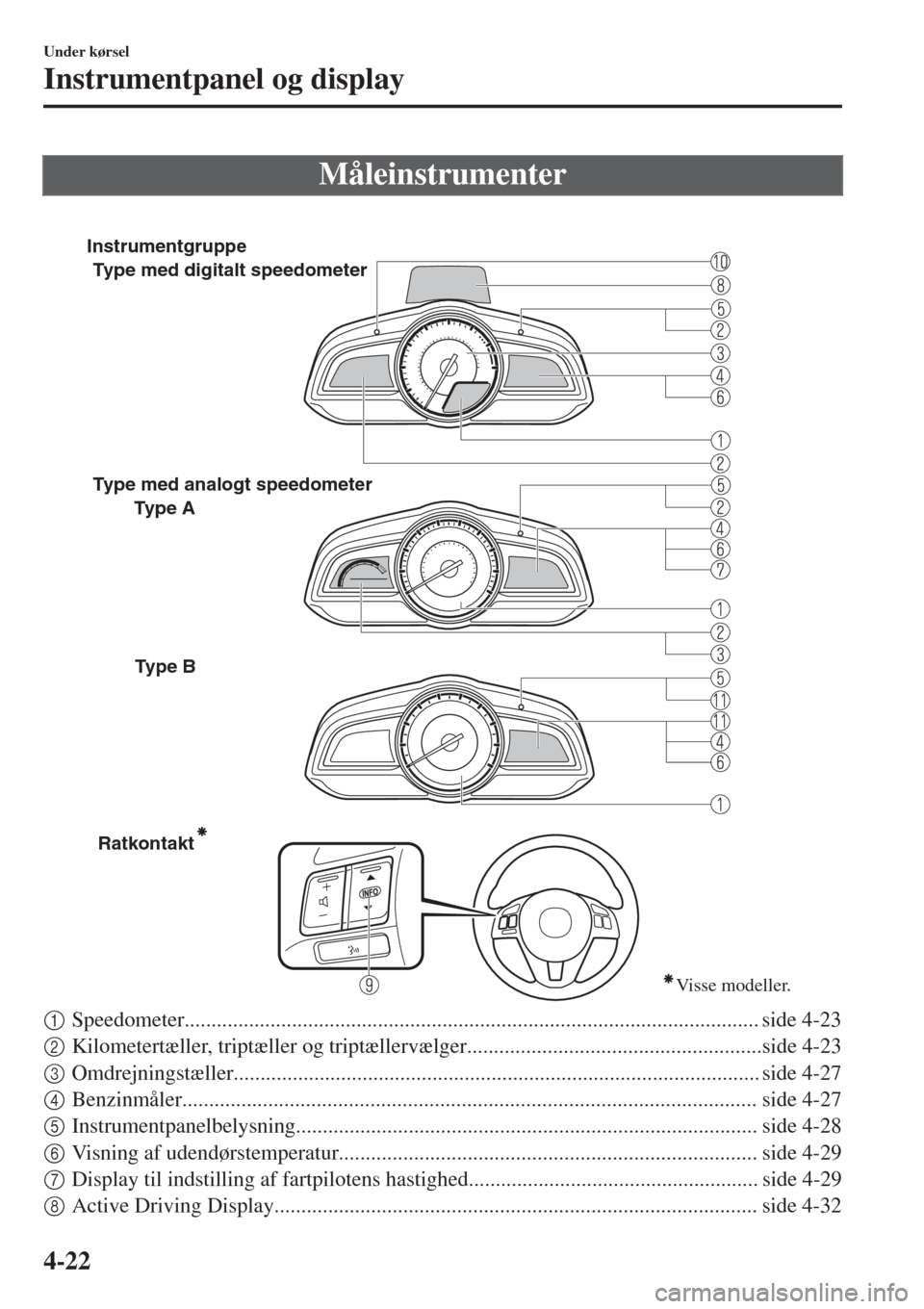

Måleinstrumenter

Ratkontakt
Visse modeller.
Type A Type med digitalt speedometer
Type med analogt speedometer
Type B
Instrumentgruppe
1Speedometer........................................................................................................... side 4-23
2Kilometertæller, triptæller og triptællervælger.......................................................side 4-23
3Omdrejningstæller.................................................................................................. side 4-27
4Benzinmåler........................................................................................................... side 4-27
5Instrumentpanelbelysning...................................................................................... side 4-28
6Visning af udendørstemperatur.............................................................................. side 4-29
7Display til indstilling af fartpilotens hastighed...................................................... side 4-29
8Active Driving Display.......................................................................................... side 4-32
Under kørsel
Instrumentpanel og display
4-22

9Tripcomputer og INFO-kontakt............................................................................. side 4-29
0Hastighedsenhedsvælger........................................................................................ side 4-23
AKilometertæller, triptæller, tripcomputer og triptællervælger................................ side 4-25
tSpeedometer
Speedometeret angiver bilens hastighed.
BEMÆRK
(Type med analog speedometer)
Hvis nogle få sekunder er gået, efter
tændingen er blevet slukket, kan
viseren afvige fra det viste. Dette er
dog ikke et tegn på defekter.
tHastighedsenhedsvælger (type med
digitalt speedometer)
*
I nogle lande skal du muligvis skifte
hastighedsenheder mellem km/t og mph.
Tryk på hastighedsenhedsvælgeren i 1,5
sekunder eller mere.
Hastighedsenhederne for speedometeret
skifter mellem km/t og mph.

Speedometer
Hastighedsenhedsvælger
ttKilometertæller, triptæller og
triptællervælger
*
Displayet kan skiftes fra kilometertæller til
triptæller A og B og tilbage til
kilometertæller ved at trykke på
vælgerknappen, når en af dem vises. Den
valgte indstilling vises på displayet.

Tryk på vælgerknappen Tryk på vælgerknappen
Tryk på vælgerknappen Kilometertæller
Triptæller A
Triptæller BVælgerknap

Under kørsel
Instrumentpanel og display
*Visse modeller.4-23

BEMÆRK
Når tændingen er på ACC eller FRA
kan kilometertælleren og triptælleren
ikke vises. Hvis du dog uforvarende
trykker på vælgeren, kan triptællernes
aktiveres eller nulstilles i en periode på
cirka 10 minutter i følgende situationer:
•Efter tændingen er skiftet til FRA fra
TIL.
•Efter førerdøren åbnes.
Kilometertæller
Kilometertælleren registrerer bilens
samlede tilbagelagte distance.
Triptæller
Triptælleren kan registrere den samlede
længde af to ture. Én registreres i triptæller
A, og den anden i triptæller B.

F.eks. kan triptæller A registrere afstanden
fra udgangspunktet, mens triptæller B kan
registrere afstanden fra sidste
brændstofpåfyldning.

Når du har valgt triptæller A, kan du skifte
til triptæller B ved at trykke på
vælgerknappen igen inden for et sekund.

Når du har valgt triptæller A, viser
displayet TRIP A. Når du har valgt
triptæller B, viser displayet TRIP B.

Triptælleren registrerer bilens samlede
tilbagelagte distance, indtil den igen
nulstilles. Sæt den tilbage til "0,0" ved at
trykke og holde på vælgerknappen i mere
end 1 sekund. Brug tælleren til at måle
afstande og udregne brændstofforbrug.
BEMÆRK
•(Biler med audio af type C/type D)
Hvis brændstoføkonomidata
nulstilles vha.
brændstoføkonomiovervågningen,
eller trip A nulstilles vha.
tripmåleren, når funktionen til
synkronisering af
brændstoføkonomiovervågningen og
tripmåleren er slået til, nulstilles
brændstoføkonomidata og trip A
samtidigt.
Se afsnittet
"Brændstoføkonomiovervågning" på
side 4-83.
•Kun triptælleren registrerer
tiendedele kilometer.
•Triptælleren nulstilles, hvis:
•Strømforsyningen afbrydes
(sprunget sikring eller afbrudt
forbindelse til batteriet).
•Bilen kører over 9999,9 km.
Under kørsel
Instrumentpanel og display
4-24

tKilometertæller, triptæller,
tripcomputer og triptællervælger
*
Displayet kan skiftes mellem triptæller A
og triptæller B ved at trykke på
vælgerknappen, når en af dem vises. Den
valgte indstilling vises på displayet.
Vælgerknap
Visning af aktuel
brændstoføkonomi Visning af afstand til tom tankTriptæller B Triptæller A Kilometertæller
BEMÆRK
Når tændingen er på ACC eller FRA
kan kilometertælleren og triptælleren
ikke vises. Hvis du dog uforvarende
trykker på vælgeren, kan triptællernes
aktiveres eller nulstilles i en periode på
cirka 10 minutter i følgende situationer:
•Efter tændingen er skiftet til FRA fra
TIL.
•Efter førerdøren åbnes.
Kilometertæller
Kilometertælleren registrerer bilens
samlede tilbagelagte distance.
Triptæller
Triptælleren kan registrere den samlede
længde af to ture. Én registreres i triptæller
A, og den anden i triptæller B.
F.eks. kan triptæller A registrere afstanden
fra udgangspunktet, mens triptæller B kan
registrere afstanden fra sidste
brændstofpåfyldning.
Når du har valgt triptæller A, kan du skifte
til triptæller B ved at trykke på
vælgerknappen igen inden for et sekund.
Når du har valgt triptæller A, viser
displayet TRIP A. Når du har valgt
triptæller B, viser displayet TRIP B.
Triptælleren registrerer bilens samlede
tilbagelagte distance, indtil den igen
nulstilles. Sæt den tilbage til "0,0" ved at
holde vælgerknappen inde i mere end 1
sekund. Brug tælleren til at måle afstande
og udregne brændstofforbrug.
Under kørsel
Instrumentpanel og display
*Visse modeller.4-25

BEMÆRK
•(Biler med audio af type C/type D)
Hvis brændstoføkonomidata
nulstilles vha.
brændstoføkonomiovervågningen,
eller trip A nulstilles vha.
tripmåleren, når funktionen til
synkronisering af
brændstoføkonomiovervågningen og
tripmåleren er slået til, nulstilles
brændstoføkonomidata og trip A
samtidigt.
Se afsnittet
"Brændstoføkonomiovervågning" på
side 4-83.
•Kun triptælleren registrerer
tiendedele kilometer.
•Triptælleren nulstilles, hvis:
•Strømforsyningen afbrydes
(sprunget sikring eller afbrudt
forbindelse til batteriet).
•Bilen kører over 9999,9 km.
Tr i p c o m p u t e r
Følgende oplysninger kan vælges ved at
du trykker på vælgeren, mens tændingen
er TIL.
•Den anslåede afstand, som bilen kan
tilbagelægge med den resterende
mængde brændstof.
•Aktuel brændstoføkonomi
Hvis der opstår problemer med
tripcomputeren, skal du kontakte en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
Visning af afstand til tom tank
Displayet viser den anslåede afstand, bilen
kan tilbagelægge med den resterende
mængde brændstof baseret på
brændstoføkonomien.
Afstanden til tom tank beregnes og vises
hvert sekund.
BEMÆRK
•Selvom visningen af afstand til tom
tank angiver, at der er tilstrækkeligt
meget brændstof til at køre den
resterende afstand, bør der påfyldes
brændstof snarest muligt, hvis
brændstofniveauet er meget lavt, eller
advarslen for lavt brændstofniveau
tændes.
•Visningen ændres muligvis ikke,
medmindre der påfyldes mere end ca.
9 l brændstof.
•Afstand til tom tank er den anslåede
resterende distance, som bilen køres,
før alle gradueringsmærkerne i
brændstofmåleren, som angiver
resterende brændstof, er væk.
•Hvis der ikke findes nogen
oplysninger om tidligere
brændstoføkonomi, f.eks. lige efter
køb af bilen, eller oplysningerne blev
slettet, ved at batterikablerne blev
frakoblet, kan den faktiske afstand i
forhold til tom/rækkevide afvige fra
det angivne mængde.
Under kørsel
Instrumentpanel og display
4-26

Visning af aktuel brændstoføkonomi
Displayet viser den aktuelle
brændstoføkonomi ved at beregne
brændstofforbruget og den tilbagelagte
afstand.
Den aktuelle brændstoføkonomi beregnes
og vises hvert 2. sekund.
Når hastigheden sænkes til ca. 5 km/t,
vises - - - L/100 km.
tOmdrejningstæller*
Omdrejningstælleren viser motorens
hastighed i tusinde omdrejninger i
minuttet (o/min.).
FORSIGTIG
Undgå at presse motoren, hvis nålen
står i det RØDE OMRÅDE.
Dette kan forårsage alvorlig
motorskade.
Ty p e A

*1Rækkevidden varierer efter målertypen.*
1Stribet område
*
1Rødt område
Ty p e B

*1Rækkevidden varierer efter målertypen.*
1Stribet område
*1Rødt
område
BEMÆRK
Når omdrejningstælleren når ind i det
STRIBEDE OMRÅDE, angiver det for
føreren, at der skal skiftes gear, før der
nås ind i den RØDE OMRÅDE.
ttBenzinmåler
Brændstofmåleren viser omtrent, hvor
meget brændstof der er tilbage i tanken,
når tændingen er på TIL. Vi anbefaler, at
brændstoftanken holdes over 1/4 fuld.

Fuld
1/4 fuld
To m
Under kørsel
Instrumentpanel og display
*Visse modeller.4-27
